方向控制阀



     功用：用以控制油液的流动方向或液流的通断。
     分类：单向阀、换向阀
一     单向阀
 1　 单向阀的分类
 2 　普通单向阀（逆止阀或止回阀）















功用：只允许油液正向流动，不许反流。
               直通式
　　 分类：<  直角式

　　　　　　　　　       锥形
     结构：阀体、阀心〈  　　 、弹簧等
        　　　　　      钢球式
     工作原理：液流从进油口流入时，A →B
               液流从出油口流入时，A → B
               开启压力：0、04——0、1MPa
               做背压阀：Pk=0.2——0.6 MPa
 3  液控单向阀
    功用：正向流通，反向受控流通
    结构：普通单向阀+液控装置
           　  K不通压力油，A → B
    工作原理〈
           　  K通压力油，A → B
    结构特点：B→ A，∵ PB=P工，很高
           　　　　  ∴ 弹簧腔背压很大，pk很大时才能顶开阀心,影响可靠性。
                     故 可采用如下措施
 1)  采用先导阀预先卸压
 2） 采用外泄口回油降低背压
     应用：∵ 液控单向阀具有良好的反密封性
           ∴ 常用于保压、锁紧和平衡回路
 4　 梭阀、双压阀和快速排气阀
 1） 梭阀
 2） 双压阀
 3） 快速排气阀
 二  换向阀
  　  作用：变换阀心在阀体内的相对工作位置，使阀体各油口连通或断开，从而
            控制执行元件的换向或启停。
 1　 换向阀的分类
                        座阀式换向阀
     按结构形式分   < 滑阀式换向阀
                        转阀式换向阀
　
 2 　滑阀式换向阀
（1）换向阀的结构和工作原理

             阀体：有多级沉割槽的圆柱孔
     结构〈
　　　　     阀芯：有多段环行槽的圆柱体
     分类：
                              二位
　　　　   按工作位置数分 <  三位               位：阀心相对于阀体的工作位置数。
　　　　                      四位
　　　　
                              二通
           按通路数分    <   三通              通: 阀体对外连接的主要油口数
　　　　
　　　                        四通                 （不包括控制油和泄漏油口）
　　　　
　　　                      　五通

　　　                   　  电磁换向阀
　　　                       液动换向阀
　　　　   按控制方式分  <  电液换向阀
　　　                       机动换向阀
　　　　                     手动换向阀　　　
       图形符号含义：
       1  位——用方格表示，几位即几个方格
       2  通——↑  不通—— ┴ 、┬  箭头首尾和堵截符号与一个方格有几个交
                                     点即为几通。
       3  油口有固定方位和含义，p——进油口(左下），  T——回油口（右下） ,
                               A.B——与执行元件连接的工作油口（左、右上）。
       4    弹簧——W、M，画在方格两侧
           　　       二位阀，靠弹簧的一格。
       5  常态位置 〈                      原理图中，油路应该连接在常态位置
　　                  三位阀，中间一格。

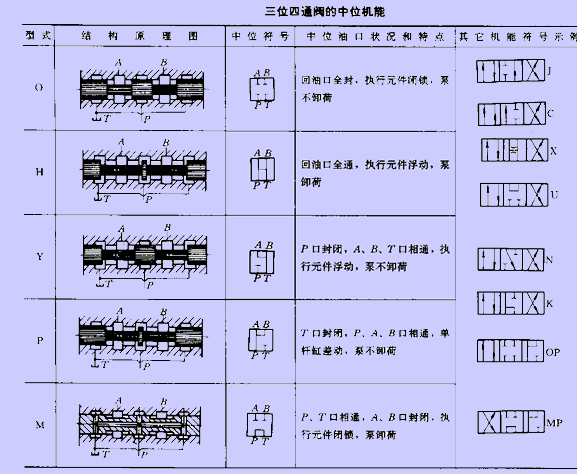

   （2） 滑阀的中位机能
         滑阀机能：换向阀处于常态位置时，阀中各油口的连通方式，对三位阀即中间位置各
           　　　  油口的连通方式，所以称中位机能。
         中位机能：三位换向阀处于中立位置时，阀中各油口的连通方式。

 　　　　

























  （3）  换向阀的主要性能

    1）  工作可靠
    2）  压力损失小
    3）  内泄漏小
    4）  换向时间与复位时间
    5）  使用寿命长
  （4）  操作方式
    1）  手动换向阀
         特征：利用手动杠杆操纵阀芯运动以控制流向
         分类：钢球定位式、 弹簧复位式。

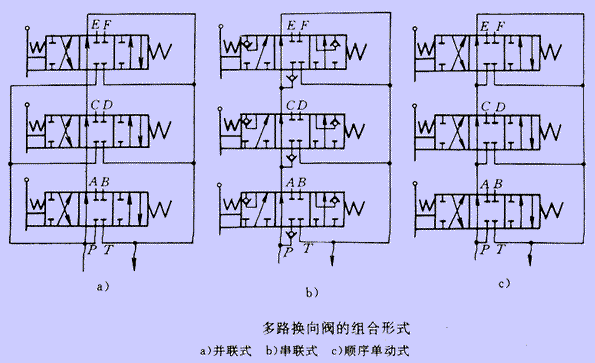

        多路换向阀

        特征：是一种集中布置的组合式手动换向阀
           　　　　　　　     串联式
        分类：按组合方式有〈　并联式
           　　　　　　　     顺序单动式

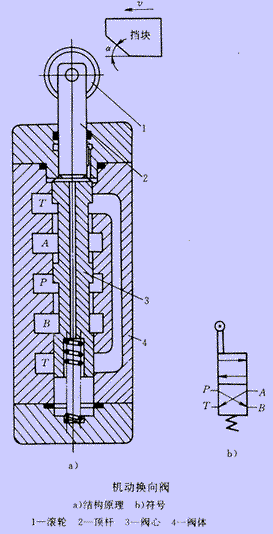

    2） 机动换向阀（行程阀）
   　　 特征：利用挡铁或凸轮使阀心运动以控制流向
   　　 分类：常为二位阀，有二位二通、三通、四通
        举例：二位二通机动换向阀
           　 组成：阀体、阀心、弹簧、滚轮等
           　　　　　　　 常态：　　　P→ A
           　 工作原理〈
           　　　　　　　 滚轮压下：　P→ A


    3） 电磁换向阀
        特征：利用电磁铁推力，推动阀心运动以控制流向。
           　　　　　二通　　　　　　四通
        分类：二位〈 三通 　　三位〈 　　　等
           　　　　　四通 　　　　　五通
        举例：三位四通电磁换向阀：
              组成：阀体、阀心、弹簧、电磁铁等





















              工作原理：  图示位置，P、A、B、T均不通
        　　　　　        右电磁铁通电，P → A ， B → T
        　　　　　        左电磁铁通电，P → B ， A → T

　　　          二位三通电磁换向阀：
              组成：

















           工作原理 ：  图示位置，  P → A     B ┴
           　　　　　　　 电磁铁通电，P → B     A ┴

          符号：
                                      交流（D）

             电磁铁分类： 按电源分〈　直流（E）
       　　　　　　

      　　     　                   本整形       　　　　　　　　　
　　　　　　　　　　　　      干式
            按内部有无油液〈
          　　　　　　　      湿式 　 寿命长

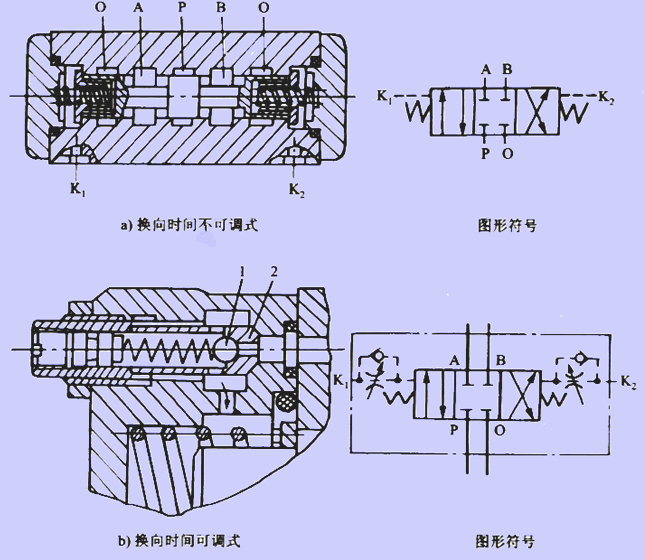

    4） 液动换向阀
        特征：利用压力油改变滑阀位置以控制流向
        分类：二位、三位等
        组成：
        工作原理：    图示位置，p、A、B、均 → T
           　　　     X1通压力油，p → A，B → T
        　　          X2通压力油，p → B，A → T
5） 电液换向阀
         特征：利用电磁阀控制液动阀，以变换液流方向。
               　电磁阀（先导阀）
         组成〈 　　　　　　　　  〉 组合而成
           　    液动阀（主阀）


       工作原理：
           　　　　　         电：p ┴ A、B → T
           　　      图示  〈
           　　　　　         液：p 、A 、B、T均不通
           　　　　　　　     电：p → A → 液动阀左腔，液动阀右腔 → B → T
           　　     1YA通电〈 　　
           　　　　　　　     液：p → A ，B → T
           　　　　　　　     电：p → B → 液动阀右腔，液动阀左腔 → A → T

       　　     2YA通电〈　　
           　　　　　　     　液：p → B，A → T
　　     特点：（1） 阻尼调节器（又称换向时间调节器），实为一叠加式单向节流阀，可叠放在
          　　　     先导阀和主阀之间。
               （2） 主阀心行程调节机构
               （3） 预压阀—常装在以内控方式供油的电液换向阀中。
    3 　球阀式换向阀
        特征：球阀式换向阀是座阀式换向阀的一种形式，通过改变钢球在阀体内的相对位置来改
             变流向。

    4   转阀式换向阀
