一 比例阀（电液比例控制阀） 是上世纪60年代发展的一种新型液压元件
作用： 连续或按比例地随输入电气信号的变化而调节和控制液流压力、方向和流量
分类： 简化结构、降低精度的电
按结构〈 液压伺服阀
*比例电磁铁+普通液压阀 外型与普通电磁铁相同，但吸力∝I
比例压力阀
按控制参数 〈 比例流量阀
换向阀
比例方向阀 〈
复合阀
特点：既具有结构简单，通用性强的特点，又具有伺服阀能远程、连续操纵的优点，
故而又称"廉价伺服阀"。
1 比例溢流阀
组成： 比例电磁铁+直动式溢流阀主体
工作原理： 输入一I，产生一电磁力，作用于阀心上，得到一控制压力，其p∝I，
I变化，p也变化。
比例溢流阀
特点： 1）比例电磁铁与其他压力阀组合，可简单组成 〈 比例顺序阀
比例减压阀
比例溢流阀
比例减压阀
比例换向阀
2）用一个比例阀可实现多级压力控制，简化油路，如：三级调压回路举例。

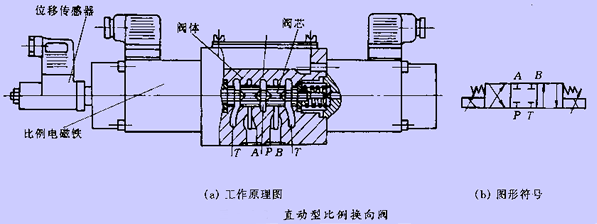

2 比例换向阀
组成：比例电磁铁替代普通电磁换向阀中的普通电磁铁即可。
工作原理：输入一I，得到一个运动方向，并且还可改变输出流量的大小；改变电
流信号极性，即可改变运动方向。
特点：1） ∵ 换向阀阀心上开有三角槽
∴ 阀心运动时，其通流面积变化
故 液流方向变化时，流量也会变化
2） 在大流量情况下，应采用先导式比例方向阀。也可做成比例多路阀。

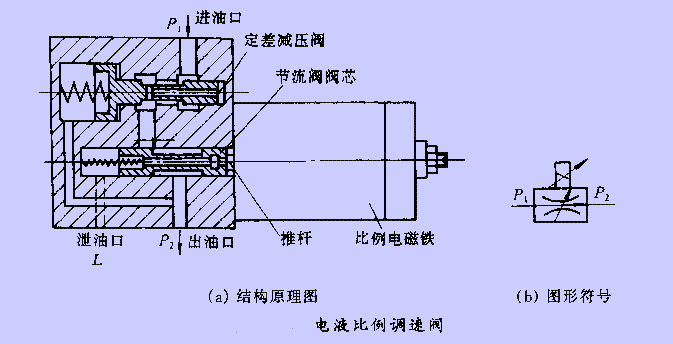

3 比例调速阀
组成： 比例电磁铁替代调速阀中的调节螺帽即可。
工作原理：输入一I，得到一相应运动，使节流阀阀口变化，流量变化，qV∝I。
特点：1）∵ 有定差减压阀保证△p节=c，
∴ qV不随F变化而变化，qV=c。
2） 用一个阀只须改变I，便可得到多级速度，油路简单。如：转塔进给系统。
