1 螺纹的种类

螺纹按用途可分为联接螺纹和传动螺纹两类。常用标准螺纹的种类及用途可参看表1。

2 螺纹联接的画法

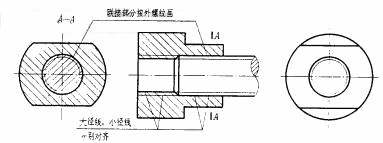

如图2在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示。内、外螺纹的大、小径的粗细实线应分别对齐。

3 螺纹的代号标注

在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为：

管螺纹的标注格式为：特征代号 尺寸代号 旋向

其中，右旋螺纹省略不注，左旋用“ LH”表示。

4 螺纹标记的标注

当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。

螺纹标记的标注格式为： 螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度

有关标注内容的说明：

1) 公差带代号由数字加字母表示(内螺纹用大写字母，外螺纹用小写字母)，如7H、6g等，应特别指出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代号。

2) 旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三种。一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度(N)确定。必要时，可加注旋合长度代号S或L，如“M20-5g6g－L”。特殊需要时，可注明旋合长度的数值，如“M20-5g6g－30”。

5 螺纹标记在视图上的标注方法

如表1中图例，除管螺纹外，在视图上螺纹标记的标注同线性尺寸标注方法相同；而管螺纹是用指引线的形式，指引线应从大径上引出，并且不应与剖面线平行。

表1中标注的说明：

1) M 16－5g6g表示粗牙普通螺纹，公称直径16，右旋，螺纹公差带中径5g，大径6g，旋合长度按中等长度考虑。

2) M16×1 LH－6G表示细牙普通螺纹，公称直径16，螺距1，左旋，螺纹公差带中径、大径均为6G，旋合长度按中等长度考虑。

3) G1表示英制非螺纹密封管螺纹，尺寸代号1 in，右旋。

4) Rc 12表示英制螺纹密封锥管螺纹，尺寸代号12 in，右旋。

5) Tr20×8(P4)表示梯形螺纹，公称直径 20，双线，导程 8，螺距 4，右旋。

6) B20×2LH表示锯齿形螺纹，公称直径 20，单线，螺距 2，左旋。
