气动泵
配 件

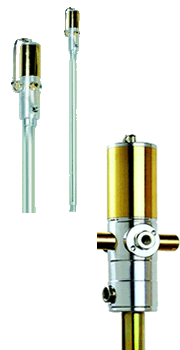

5:1润滑油泵

【技术参数】


吸油管长:
  270-940mm

输油速度:
  10-18升/分钟

输油比率:
  5:1

  【结构示图】


  【参数表】
          参数/型号 Art.36094 Art.36073 Art.36027
          压力比 5:1 5:1 5:1
          工作压力(kgf/cm2) 3-7 3-7 3-7
          耗气量(L/min) 240 240 240
          流量(L/min) 18 18 18
          吸油管直径(mm) 42 42 42
          吸油管长度(mm) 940 740 270
          进气口 BSF 1/4" BSF 1/4" BSF 1/4"
          出油口 BSF 1/2" BSF 1/2" BSF 1/2"
          适用油桶 180-220公斤油桶 30-60公斤油桶 15-30公斤油桶

  【尺寸图】

【典型应用系统图】



A 空气截止阀    B 空气过滤器

C 空气调压器和压力表    D 气马达油雾器

E 排气式主空气阀(110223)

F 空气管和液体管组件    G 接地线 (222084)

H 液体截止阀    J 安装支架

K 普通形式泵(222051)    L 虹吸组件

M 标准桶桶塞安装泵(222103)

N 液体卸料阀(必需,210658)    P 空气入口

Q 球阀    R 散热组件(235998)

28 桶塞安装件
